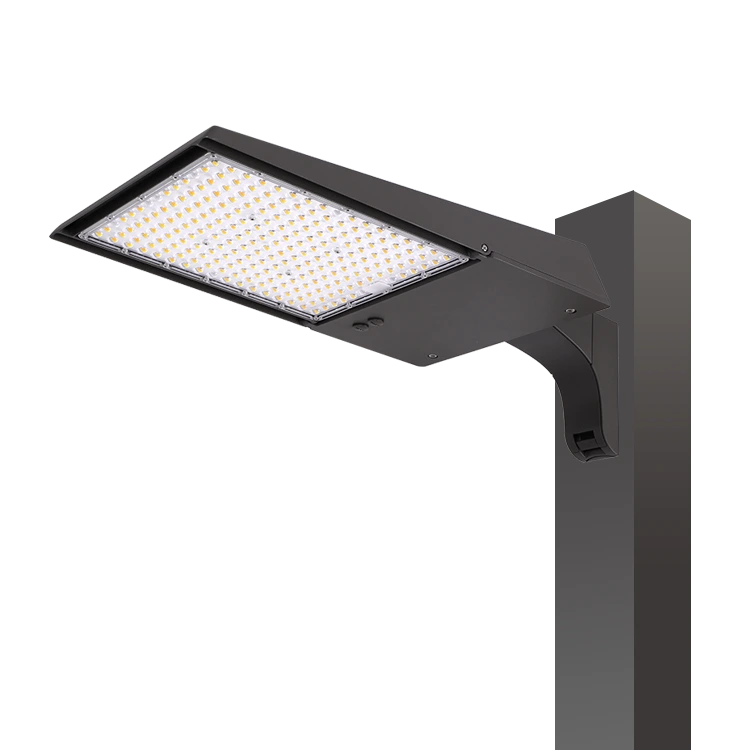

CCT & Play PLA de área gravable
✔ CCT & CRI: 2700K-6500K, RA70, RA80
✔ Power Turnable: 75W/115W/150W opcional
✔ IP & IK RATING: IP66/IK09
✔ DISTRIBUTION: T3, T4, T5
✔ Carcasa: aluminio de fundición a muerte de alta resistencia (EN AC-46100)
✔ Garantía: 5 años en estándar, 10 años opcional
✔ Certificación: UL, DLC5.1, FCC, para otros certificados, solicite
características principales
Características de la serie PLA
La serie AOK PLA es ideal para la iluminación del estacionamiento de 75W, que ofrece eficiencia energética y versatilidad. Ofrece temperaturas de funcionamiento más frías, iluminación brillante, iluminación completa de corte y una vida útil LED extendida, lo que lo hace adecuado para aplicaciones comerciales e industriales. Con CCT opcionales y capacidades de ajuste de potencia, la serie PLA simplifica la gestión y la personalización de SKU. Elija la serie PLA para obtener un rendimiento excepcional y una rentabilidad en sus necesidades de iluminación del estacionamiento.
✔ Motor ligero aislado térmicamente para disipación de calor superior y diseño de grado industrial
✔ Sistemas de micro-lentes para distribuciones IESNA tipo III, Tipo IV y Tipo V, asegurando un corte completo y sin contaminación de releimiento
✔ 0% Lúmenes totales por encima de 90 ° (calificación de insecto u = 0) para salida de luz uniforme con deslumbramiento reducido
✔ Sistemas ópticos con clasificación IP66 para durabilidad
✔ Espacio reservado para la instalación futura del sensor
✔ Caminos de puentes
✔ Caminos de bicicleta y peatones
✔ estaciones ferroviarias y metros
✔ aparcamientos
✔ cuadrados y áreas peatonales
✔ Carreteras y autopistas
Hoja de productos & Guía de instalación
Certificados
IES
Parámetro técnico
Datos eléctricos | ||||||
Modelo | AOK-75WPLA | AOK-100WPLA | AOK-150WPLA | AOK-200WPLA | AOK-230WPLA | |
Poder (W) | 75W | 100W | 150W | 200W | 230W | |
Voltaje de entrada | Voltaje normal = 100-277VAC, alto voltaje = 277-480VAC, lea *Nota-1 antes de elegir. | |||||
THD | <10.5% | |||||
PF | ＞0.95 | ＞0.95 | ＞0.95 | ＞0.95 | ＞0.95 | |
Eficiencia del conductor | 90% | 91% | 92% | 92% | 93% | |
Corriente máxima | AC0.85A | AC1.13A | AC1.7A | AC2.26A | AC2.6A | |
Opción de control | El conductor incluye el cableado para sistemas de atenuación de 0-10 V. Tenue tan bajo como 10%. | |||||
Temperatura de funcionamiento | -40 ° C a 50 ° C (-40 ° F a 122 ° F) | |||||
Protección contra el aumento | 10kV / 20kV opcional | |||||
Datos fotométricos | ||||||
Eficacia (LM/W, STD Dev ± 5%)@CRI 70RA, 5000K-2835-T301 | 150lm/W | 150lm/W | 145lm/W | 150lm/W | 145lm/W | |
Flujo luminoso (LM, STD Dev ± 5%) @CRI 70RA, 5000K-2835-T301 | 11250lm | 15000lm | 21750lm | 30000lm | 33350lm | |
CCT | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | |||||
CRI | RA70, RA80, RA90 | |||||
Modelo LED | 2835 ,3030, 5050 | 2835 ,3030 | ||||
Lente | Policarbonato | |||||
Ángulo de haz | T301 (80*150°),T302 (80*155°),T402 (80*150°),T501 (155*155°),T502 (160*160°) | T301 (70*150°) | ||||
Datos mecánicos | ||||||
Calificación IP/IK | IP66/IK09, según estándar EN 60529 y EN 62262 | |||||
Resistencia a la vibración | 3G, ajustado al estándar IEC 68-2-6 | |||||
EPA (SCX), cuerpo de fijación | Lado: 1.86ft² (0.1728m²); Arriba: 11.90ft² (1.1055m²) | Lado: 2.31ft² (0.2144m²); Arriba: 16.97ft² (1.5764m²) | ||||
Alojamiento | Aluminio con casado de muerte pesada (EN AC-46100) | |||||
Radiador de calor | Aleación de aluminio | |||||
Tratamiento superficial | Anti-UV Termosisionando poliéster / poliéster termosetizante anti-UV (para entornos extremadamente corrosivos). | |||||
Cuadro | Color negro y personalizado | |||||
Cable | Pre-cableado con un cable de 30 cm (otras longitudes a pedido) | |||||
Montaje | Fitter de deslizamiento (φ40/60/76 mm)/montaje en el brazo/soporte/tobogán & bloqueo/polo cuadrado/polo redondo/muelle | |||||
Otros datos | ||||||
Esperanza de vida | L90B10 - 100000 horas, @TQ 25 ° C | |||||
Garantía | 5 años en estándar, 10 años opcional | |||||
Proceso de dar un título | UL,DLC5.1,FCC | |||||
Tamaño del producto | A-slipfitter | L573.2*W256*H79.2 mm / 22.57*10.08*3.12 " | L668.5*W295*H79.4 mm / 26.32*11.61*3.13 " | |||
B-ARMA ADJUSTABLE B | L590*W256*H159.3 mm / 23.23*10.08*6.27 " | L685.3*W295*H159.5 mm / 26.98*11.61*6.28 " | ||||
Monte C-Yoke | L443.7*W256*H59.2 mm / 17.47*10.08*2.33 " | L540*W295*H60.2 mm / 21.26*11.61*2.37 " | ||||
Soporte de bloqueo de diapositivas | L549.3*W256*H162.5 mm / 21.62*10.08*6.4 " | L644.6*W295*H162.7 mm / 25.38*11.61*6.41 " | ||||
Polo electrónico | L558.3*W256*H150 mm / 21.98*10.08*5.91 " | L653.6*W295*H150 mm / 25.73*11.61*5.91 " | ||||
Polo de la ronda | L580.7*W256*H150 mm / 22.86*10.08*5.91 " | L676.1*W295*H150 mm / 26.62*11.61*5.91 " | ||||
Monta G-Trunnion | L567.3*W256*H70 mm / 22.33*10.08*2.76 " | L662.6*W295*H70 mm / 26.09*11.61*2.76 " | ||||
Peso neto | A-slipfitter | 4.41kg / 9.72 libras | 4.41kg / 9.72 libras | 4.54 kg / 10.01 libras | 6.25 kg / 13.78 lbs | 6.37kg / 14.04 libras |
B-ARMA ADJUSTABLE B | 5 kg / 11.02 libras | 5 kg / 11.02 libras | 5.12 kg / 11.29 libras | 6.8 kg / 15.0 lbs | 6.92 kg / 15.26 libras | |
Monte C-Yoke | 4.17kg / 9.19 libras | 4.17kg / 9.19 libras | 4.3kg / 9.48 libras | 6.08 kg /13.4 lbs | 6.2 kg / 13.67 libras | |
Soporte de bloqueo de diapositivas | 4.57kg / 10.08 lbs | 4.57kg / 10.08 lbs | 4.7kg / 10.36 lbs | 6.2 kg / 13.67 libras | 6.32 kg / 13.93 libras | |
Polo electrónico | 4.22 kg / 9.30 libras | 4.22 kg / 9.30 libras | 4.35 kg / 9.59 libras | 6.08 kg /13.4 lbs | 6.2 kg / 13.67 libras | |
Polo de la ronda | 4.77kg / 10.52 libras | 4.77kg / 10.52 libras | 4.9 kg / 10.80 lbs | 6.4 kg / 14.11 lbs | 6.52 kg / 14.37 libras | |
Monta G-Trunnion | 4.73kg / 10.43 libras | 4.73kg / 10.43 libras | 4.86 kg / 10.71 libras | 6.54kg / 14.42 libras | 6.66kg / 14.68 lbs | |
Tamaño de cartón | A-slipfitter | L660*W280*H90 mm / 25.98*11*3.54 " | L775*W320*H90 mm / 30.5*12.6*3.54 " | |||
B-ARMA ADJUSTABLE B | L678*W228*H180 mm / 26.69*8.97*7.08 " | L775*W320*H175 mm / 30.5*12.6*6.88 " | ||||
Monte C-Yoke | L546*W296*H90 mm / 21.49*11.65*3.54 " | L642*W335*H90 mm / 25.27*13.18*3.54 " | ||||
Soporte de bloqueo de diapositivas | L644*W228*H180 mm / 25.35*8.97*7.08 " | L740*W320*H175 mm / 29.1*12.6*6.88 " | ||||
Polo electrónico | L665*W280*H180 mm / 26.18*10.8*7.08 " | L760*W320*H180 mm / 29.92*12.6*7.08 " | ||||
Polo de la ronda | L665*W280*H180 mm / 26.18*10.8*7.08 " | L760*W320*H180 mm / 29.92*12.6*7.08 " | ||||
Monta G-Trunnion | L660*W280*H97 mm / 25.98*11.02*3.81 " | L760*W320*H100 mm / 29.9*12.6*3.93 " | ||||
Peso bruto | A-slipfitter | 4.77kg / 10.52 libras | 4.77kg / 10.52 libras | 4.9 kg / 10.80 lbs | 6.62kg / 14.59 libras | 6.74kg / 14.86 libras |
B-ARMA ADJUSTABLE B | 5.7 kg / 12.57 libras | 5.7 kg / 12.57 libras | 6.03kg / 13.29 libras | 7.8 kg / 17.20 lbs | 7.92 kg / 17.46 libras | |
Monte C-Yoke | 4.54 kg / 10.01 libras | 4.54 kg / 10.01 libras | 4.67kg / 10.30 lbs | 6.72 kg / 14.82 libras | 6.84 kg / 15.08 libras | |
Soporte de bloqueo de diapositivas | 5.37kg / 11.84 libras | 5.37kg / 11.84 libras | 5.5 kg / 12.13 libras | 7.2kg / 15.87 libras | 7.32 kg / 16.14 libras | |
Polo electrónico | 5.22kg / 11.51 libras | 5.22kg / 11.51 libras | 5.35 kg / 11.79 libras | 7.08 kg / 15.61 libras | 7.2kg / 15.87 libras | |
Polo de la ronda | 5.6 kg / 12.35 libras | 5.6 kg / 12.35 libras | 5.72 kg / 12.61 libras | 7.4 kg / 16.31 libras | 7.52 kg / 16.58 libras | |
Monta G-Trunnion | 5.13kg / 11.31 libras | 5.13kg / 11.31 libras | 5.26 kg / 11.60 libras | 6.94 kg / 15.30 libras | 7.06 kg / 15.56 libras | |
¡Nota importante! | La información proporcionada es únicamente como referencia; El informe de medición oficial tiene una autoridad superior. | |||||
